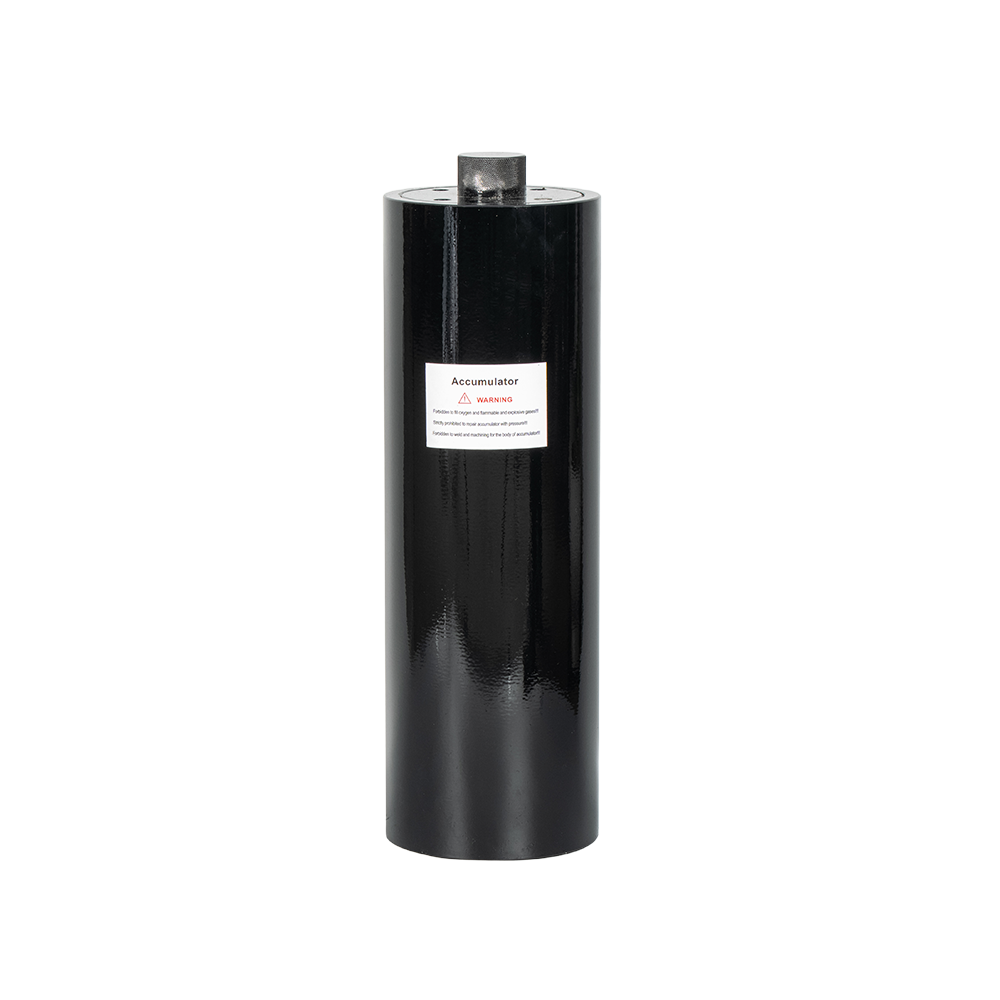

Co je pístový akumulátor?

Struktura jádra pístového akumulátoru

Na rozdíl od vakového akumulátoru nebo membránového akumulátoru používá pístový akumulátor k oddělení plynové komory od olejové komory místo pružné membrány tuhý pohyblivý píst. Díky tomu má jednodušší vnitřní geometrii a dobře se hodí pro těžké průmyslové aplikace hydraulických akumulátorů.

• Tělo válce (olejová komora a plynová komora): přesně honovaná ocelová trubka, ve které je uložen píst a odolává pracovnímu tlaku.
• Píst: pohyblivá bariéra mezi plynem a olejem, obvykle vybavená vodicími kroužky odolnými proti opotřebení.
• Systém těsnění: vysoce přesná těsnění na obou stranách pístu zabraňují migraci plynu do hydraulické kapaliny a udržují olej čistý.
• Koncové uzávěry a regulační ventily: plnicí ventil pro plnění dusíkem a zpětný ventil pro řízení průtoku kapaliny na olejovém portu.

Jak funguje pístový akumulátor

Pracovní cyklus pístového akumulátoru připomíná velkou mechanickou pružinu, která akumuluje hydraulickou energii a na požádání ji uvolňuje.

Pístový akumulátor vs. měchýřový a membránový akumulátor

Volba mezi pístovým akumulátorem, vakovým akumulátorem a membránovým akumulátorem závisí především na objemu, tlakové třídě a rychlosti odezvy.

Kódování modelu a jak číst specifikace

Modelový kód pístového akumulátoru vám sděluje jmenovitý objem, jmenovitý tlak, typ portu, konfiguraci závitu a pracovní médium v jednom řetězci. Například pístový akumulátor s jmenovitým tlakem 31,5 MPa, jmenovitým objemem 20 l, hydraulickým otvorem se závitem, vnitřním závitem na víku, používající hydraulický olej a průměr pláště 180 mm je kódován jako HXQ-A-20/31,5-L-Y-180.

Jmenovité objemy se pohybují od 0,5 l do 250 l a jmenovité tlakové rozpětí 10 MPa až 31,5 MPa, se závitovými nebo přírubovými hydraulickými porty a pracovním médiem je hydraulický olej nebo emulze a voda-glykol. Jako výrobce pístových akumulátorů navrhujeme a vyvíjíme jednotky podle požadavků zákazníků, aby vyhovovaly různým podmínkám na místě, a vítáme vlastní požadavky na speciální pracovní tlaky, typy portů nebo průměry pláště.

Související produkty pro kompletní akumulátorové systémy

Pístový akumulátor málokdy funguje samostatně. Montážní hardware, nástroje pro nabíjení dusíkem a doplňkové typy akumulátorů jsou obvykle potřeba k sestavení kompletní skupiny akumulátorů s certifikací CE pro průmyslový systém skladování hydraulické energie.

Produkty skupiny akumulátorů

Prozkoumejte montážní příslušenství a doplňkové typy akumulátorů, které fungují společně s pístovým akumulátorem v kompletním systému skladování hydraulické energie.

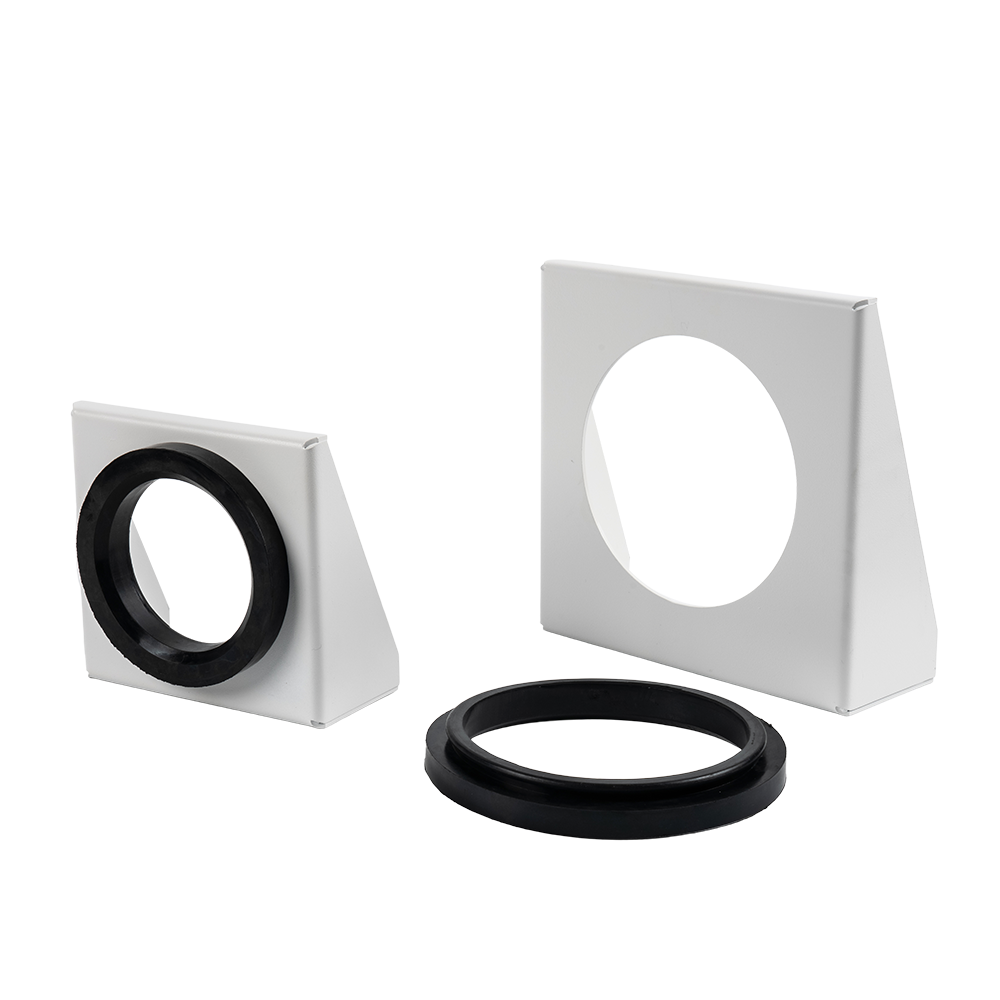

Akumulační obruč Montážní držák Držák akumulátoru Montážní držák Membránový akumulátor Akumulátor tlakové nádoby Akumulátor močového měchýře řady NXQ Akumulátor močového měchýře Akumulátor močového měchýře z nerezové oceli Akumulátor močového měchýře

Typické aplikace

Protože může být vyroben pro velké jmenovité objemy a vysoké tlaky, je pístový akumulátor běžný v zařízeních, která potřebují silnou a stabilní zásobu hydraulické energie.

• Metalurgické a kovací lisy: dodávající špičkový průtok během lisovacího zdvihu.
• Vstřikovací lisy: podporuje rychlé upínací a vstřikovací cykly.
• Námořní a pobřežní hydraulika: tlumení tlakových rázů ve velkých objemech tekutiny.
• Mobilní a stavební stroje: absorbuje rázová zatížení a stabilizuje tlak.

Tipy pro výběr a údržbu

Správné dimenzování a údržba zajistí, že pístový akumulátor bude bezpečně pracovat po celou dobu své životnosti.

• Přizpůsobte jmenovitý objem a jmenovitý tlak skutečným požadavkům systému spíše než předimenzování, které plýtvá náklady a prostorem.
• Zvolte správnou možnost pracovního média, hydraulický olej nebo emulzi a vodu-glykol, podle kapaliny používané v okruhu.

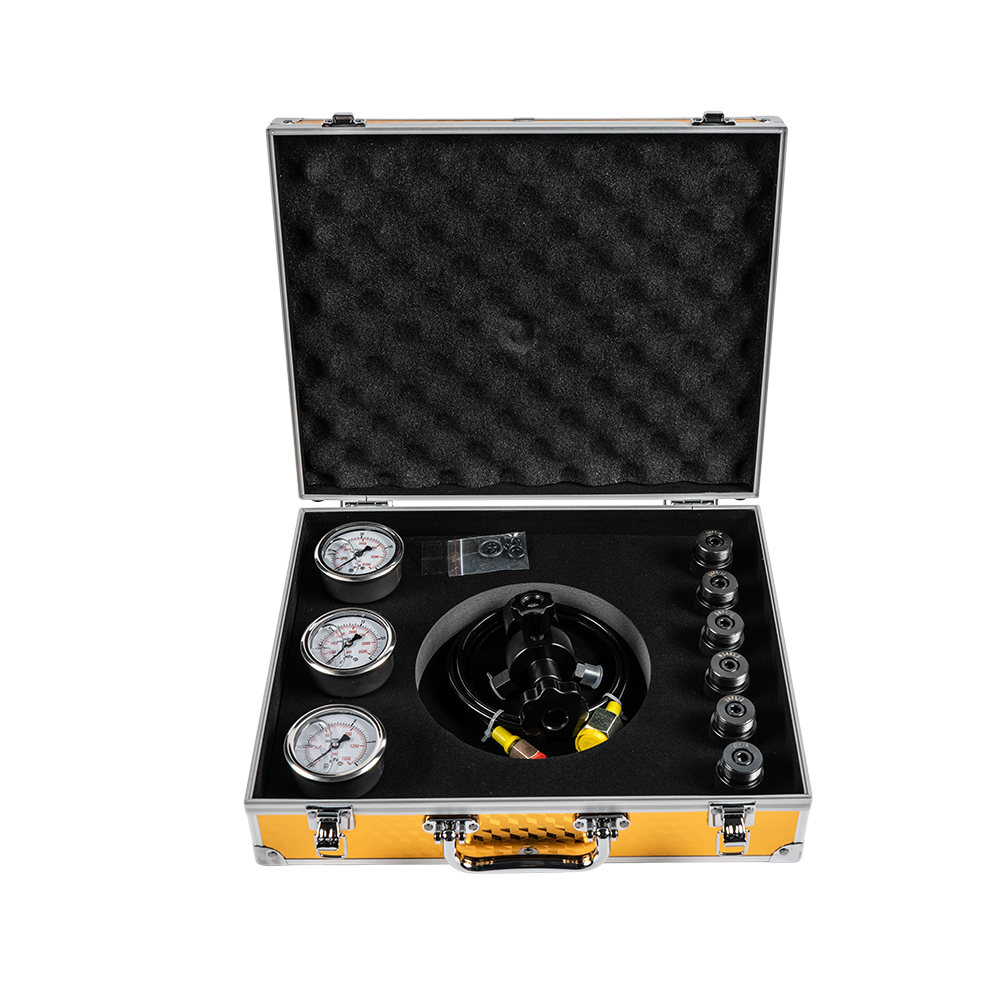

• Předem nabijte dusík pomocí vhodného zařízení pro plnění dusíkem nebo sady pro plnění dusíkem spíše než vzduchem v obchodě a vždy používejte vyhrazený nástroj na plnění plynu.
• Pravidelně kontrolujte pojistný ventil a těsnění akumulátoru a mějte po ruce sadu na opravu akumulátoru pro výměnu těsnění.
• Potvrďte certifikaci tlakové nádoby, jako je certifikace CE, pokud bude jednotka používána na mezinárodních trzích.

Práce s výrobcem pístových akumulátorů

Kvalifikovaný výrobce pístových akumulátorů by měl mít uznávanou kvalifikaci na výrobu tlakových nádob a být schopen podporovat požadavky OEM a ODM. Kromě pístových akumulátorů nabízí kompletní dodavatel hydraulických akumulátorů obvykle také vakové akumulátory, membránové akumulátory, sady pro nabíjení akumulátorů, příslušenství akumulátorů a možnosti výrobce hydraulických ventilů, jako jsou vysokotlaké ventily, takže projekt může získat kompletní skupinu akumulátorů a odpovídající komponenty pro skladování hydraulické energie od jediného spolehlivého partnera..
