Pístový akumulátor

Základní definice a struktura
Pístový akumulátor patří do kategorie hydraulicky izolovaných akumulátorů. Skládá se především z následujících komponent:
1. Hlavní struktura: Obsahuje válec (olejovou komoru), píst, plynovou komoru a koncové uzávěry. Píst je umístěn uvnitř válce a odděluje komoru hydraulické kapaliny (spodní část) od plynové komory (horní část).
2. Těsnící systém: Na obou stranách pístu jsou instalována vysoce přesná těsnění, která zabraňují pronikání plynu do hydraulické kapaliny, čímž se udržuje čistota hydraulické kapaliny.
3. Regulační ventily: Obvykle jsou vybaveny předplnícím ventilem a zpětným ventilem pro plnění stlačeného plynu a řízení průtoku hydraulické kapaliny.

Pracovní princip
Pracovní proces pístového akumulátoru je podobný jako u obří „pružiny“:
1. Stupeň akumulace energie: Když se tlak v hydraulickém systému zvýší (nad tlak před plněním plynu), hydraulická kapalina vstupuje do akumulátoru přes zpětný ventil, tlačí píst nahoru a stlačuje plyn v horní části. S klesajícím objemem plynu se ukládá energie.
2. Fáze uvolnění energie: Když systém potřebuje dodatečnou hydraulickou energii (pokles tlaku), stlačený plyn rychle expanduje a tlačí píst dolů. Pohyb pístu dolů tlačí hydraulickou kapalinu zpět do systému a uvolňuje energii.

Poznámka k objednávce
1. Například: Jmenovitý tlak: 31,5MPa. Vnitřní průměr pláště (mm): 180mm, jmenovitý objem: 20L, hydraulický port: závitový; typ závitu koncovky: vnější, médium: hydraulický olej; typický modelový kód pro pístový akumulátor by byl: HXQ-A-20/31.5-L-Y-180.
2. Pro speciální požadavek na pístový akumulátor nás prosím kontaktujte.
3. Vyhrazujeme si právo na revizi designu.

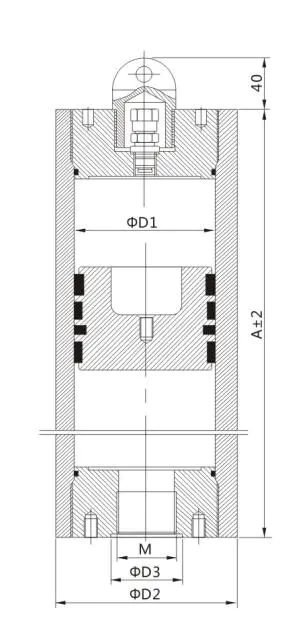

Kód a velikost modelu

	Kód modelu	Jmenovitý objem (L)	ΦD1 (mm)	ΦD2 (mm)	A (mm)	Přípustný provozní tlak (MPa)	ΦD3 (mm)	M	Hmotnost (kg)
	HXQ-A-0,5/※-L-Y-80	0.5	80	98	275	10~31.5	35	M27×2	10
	HXQ-A-1/※-L-Y-80	1	80	98	375	10~31.5	35	M27×2	12
	HXQ-A-2/※-L-Y-80	2	80	98	575	10~31.5	35	M27×2	16
	HXQ-A-2,5/※-L-Y-100	2.5	100	126	500	10~31.5	50	M42×2	26
	HXQ-A-5/※-L-Y-80	5	100	126	820	10~31.5	50	M42×2	38
	HXQ-A-7,5/※-L-Y-100	7.5	100	126	1140	10~31.5	50	M42×2	49
	HXQ-A-2/※-L-Y-125	2	125	155	360	10~31.5	50	M42×2	34
	HXQ-A-5/※-L-Y-125	5	125	155	600	10~31.5	50	M42×2	49
	HXQ-A-15/※-L-Y-125	15	125	155	1415	10~31.5	50	M42×2	99
	HXQ-A-6/※-L-Y-150	6	150	180	555	10~31.5	60	M48×2	52
	HXQ-A-20/※-L-Y-150	20	150	180	1345	10~31.5	60	M48×2	100
	HXQ-A-32/※-L-Y-150	32	150	180	2025	10~31.5	60	M48×2	142
	HXQ-A-10/※-L-Y-180	10	180	216	655	10~31.5	70	M60×2	93
	HXQ-A-20/※-L-Y-180	20	180	216	1050	10~31.5	70	M60×2	128
	HXQ-A-50/※-L-Y-180	50	180	216	2225	10~31.5	70	M60×2	231
	HXQ-A-20/※-L-Y-200	20	200	235	925	10~31.5	70	M60×2	136
	HXQ-A-40/※-L-Y-200	40	200	235	1565	10~31.5	70	M60×2	196
	HXQ-A-80/※-L-Y-200	80	200	235	2835	10~31.5	70	M60×2	316
	HXQ-A-50/※-L-Y-250	50	250	290	1345	10~31.5	80	M72 × 2 $ $	256
	HXQ-A-80/※-L-Y-250	80	250	290	1960	10~31.5	80	M72 × 2 $ $	338
	HXQ-A-100/※-L-Y-250	100	250	290	2360	10~31.5	80	M72 × 2 $ $	390
	HXQ-A-125/※-L-Y-250	120	250	290	2775	10~31.5	80	M72 × 2 $ $	446
	HXQ-A-100/※-L-Y-350	100	350	406	1530	10~31.5	80	M72 × 2 $ $	560
	HXQ-A-120/※-L-Y-350	120	350	406	1740	10~31.5	80	M72 × 2 $ $	610
	HXQ-A-180/※-L-Y-350	180	350	406	2360	10~31.5	80	M72 × 2 $ $	750
	HXQ-A-250/※-L-Y-350	250	350	406	3000	10~31.5	80	M72 × 2 $ $	900
