  • Akumulátorový měchýř typu PED
Akumulační měchýř

Akumulátorový měchýř typu PED

Akumulátorové vaky typu PED označují vnitřní pryžové vaky (vaky) hydraulických akumulátorů, které splňují evropskou směrnici pro tlaková zařízení (PED). Tyto vakové akumulátory se běžně používají k ukládání a uvolňování energie v hydraulických systémech a jsou zvláště vhodné pro trhy EU a EHP.

Požádat o cenu >
  • Akumulátorový měchýř typu PED
Předchozí:Akumulátorový měchýř řady NXQDalší:Žádný další produkt

Základní definice

Akumulační vak typu PED je hydraulický komponent, který splňuje bezpečnostní normy směrnice EU PED 2014/68/EU. Jeho hlavní struktura se skládá z ocelového vnějšího pláště a vnitřního vaku (vaku) vyrobeného z nitrilové pryže (NBR) nebo jiného elastomerního materiálu. Vak je naplněn předem stlačeným dusíkem a externě hydraulickým olejem. Ukládá energii prostřednictvím elastické deformace močového měchýře.


Klíčové vlastnosti

1. Vysoká bezpečnost a shoda: Akumulátorové vaky typu PED musí projít přísným hodnocením kvalifikace, aby byla zajištěna bezpečnost a spolehlivost ve vysokotlakých provozních prostředích. Products typically bear the CE mark.

2. Strukturální formy: Dělí se hlavně na dvě konstrukční formy: typ A (s malým otvorem) a typ AB (s velkým otvorem). Typ A je vhodný pro menší průměry trubek hydraulického oleje, zatímco typ AB je vhodný pro větší průměry trubek hydraulického oleje.

3. Pracovní médium a použitelná teplota: Vhodné pro média, jako je hydraulický olej, emulze a průmyslová voda. Rozsah provozních teplot je typicky mezi -20 ℃ a 93 ℃.


Aplikační scénáře

Akumulátorové vaky typu PED jsou široce používány v hydraulických systémech, pneumatických systémech, systémech skladování energie a systémech odpružení vozidel. Účinně tlumí pulzace tlaku v hydraulických systémech, zabraňují hydraulickým rázům, udržují rovnováhu tlaku v systému a kompenzují úniky kapacity.


Doporučení pro výběr

Při nákupu aku vaně typu PED je třeba obecně zvážit následující parametry:

1. Nominal Volume: From 0.4L to 250L.

2. Nominální tlak: Běžně dostupný v 10MPa, 20MPa a 31,5MPa (330bar).

3. Způsob připojení: Zahrnuje závitové spoje (NPT, SAE) a přírubové spoje (G, F).

Produkt
Popis

Můžeme navrhovat a vyvíjet podle potřeb našich zákazníků, abychom splnili požadavky různých zákazníků.

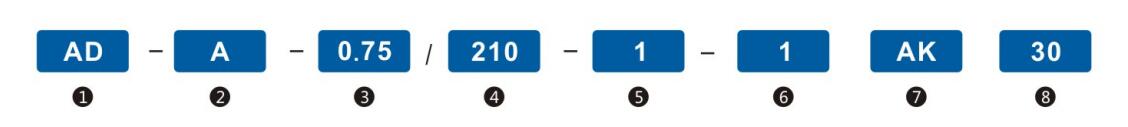

1. Kód série:

Svařované membránové akumulátory

2. Konstrukce:

A--Dobíjecí (M28X1.5)

B--zcela utěsněno¹

3. Jmenovitý objem (L)

4. Přípustný pracovní tlak (Bar)

5. Materiál pláště:

1-uhlíková ocel

6. Kód materiálu membrány:

1-Nitrilbutadienový kaučuk (NBR)

2-hydrogenovaný nitrilbutadienový kaučuk (HNBR)²

3-Isobutylen Isopren Rubber (IIR)²

7- Epichlorhydrinový kaučuk (ECO)²

7. Standardní připojení na straně kapaliny AK nebo AB³

8. Tlak před plněním dusíkem při 20 °C (Bar)¹

Poznámka:

(1) Pouze pro hromadné objednávky typu A a typu B；

(2) Pouze pro hromadné objednávky;

(3) Nestandardní konektory vyžadují samostatnou konzultaci;

Svařovaný membránový akumulátor používá ocelový lisovací plášť, mají dva typy podle plynové strany: dobíjecí a zcela utěsněný.

Technické specifikace produktu

série Specifikace L R M1 L1 M2 H Hmotnost (kg) Hmotnost produktu 50 hlav (kg)
Euro standard E4L 240 73 22-7/8 54 1/2 2.8 0.505
Euro standard E5L 310 73 54 2.8 0.56
Euro standard E6L 360 73 54 2.8 0.58
Euro standard 114/1,5L 200 49 54 2 0.34
Euro standard 114/2,5L 320 49 54 2 0.48
Euro standard 114/4L 380 49 54 2 0.54
Euro standard 114/6L 660 49 54 2 0.75
Euro standard D12L 410 101 60 3 1.18 2.02
Euro standard D15L 457 101 60 3 1.23 2.07
Euro standard D20L 612 101 60 3 1.58 2.42
Euro standard D24,5L 735-750 101 60 3 1.7 2.54
Euro standard D32L 1000 101 60 3 2.5 3.34
Euro standard D35L 1060 101 60 3 2.7 3.54
Euro standard D40L 1230 101 60 3 2.9 3.74
Euro standard D42L 1258 101 60 3 2.9 3.74
Euro standard D50L 1538 101 60 3 3.5 4.34
Euro standard D53L 1600 101 60 3 3.7 4.54
