1. Pístová i membránová čerpadla vytvářejí během provozu pulsace nebo tlakové špičky, což je nežádoucí a škodlivé jak pro hladký provoz, tak pro životnost součástí. Instalace akumulátoru v blízkosti vývěvy za čerpadlem ztlumí pulsaci na přijatelnou úroveň (obr. 3). Typickými aplikacemi jsou dávkovací čerpadla, čerpadla s malým počtem pístů atd.
2. V případě náhlého výpadku napájení, např. například selhání potrubí nebo spoje, porucha čerpadla atd., může akumulátor poskytnout dostatek energie k dokončení provozního cyklu nebo k tomu, aby se pohony, ventily atd. vrátily do "bezpečné" polohy, a tak se zabránilo poškození zařízení nebo produktu. Dostupnost takového nouzového zdroje energie je nezbytná v případech, kdy je vyžadován hydraulický zdroj pro uzavření bezpečnostních dveří, elektrického spínače, pojistného ventilu, nouzové brzdy atd.
Typickou aplikací je nouzová dodávka topného oleje do hořáků elektrárny. Obr. 4 ukazuje, že porucha na "B", způsobující ztrátu energie, může být kompenzována ručním přeřazením elektrického ventilu "A", čímž se využije potenciální energie akumulátoru.
3. V uzavřeném hydraulickém okruhu může tepelná roztažnost způsobit zvýšení tlaku v důsledku zvýšení teploty.
Akumulátor instalovaný v lince ochrání ventily, těsnění, tlakoměry atd. Běžné aplikace se nacházejí v rafinériích a potrubích (obr. 5).
4. Protože je po dlouhou dobu vyžadován konstantní statický tlak, je nepostradatelný akumulátor, protože kompenzuje tlakovou ztrátu způsobenou netěsnostmi přes spoje, těsnění atd. a také vyrovnávání tlakových špiček, které mohou nastat během provozního cyklu. Typické aplikace se nacházejí v uzavíracích systémech (obr.6), nakládacích plošinách, vulkanizačních lisech, obráběcích strojích, mazacích systémech atd.
5. Rychlé uzavření ventilu může způsobit rázové vlny (vodní ráz), což má za následek přetlakování potrubí, spojů, ventilů atd. Použití vhodného akumulátoru může ráz neutralizovat nebo výrazně snížit. Typické aplikace jsou voda (obr. 7), okruhy rozvodu paliva a oleje, mycí zařízení atd.
6. Mechanické rázy v hydraulicky poháněných zařízeních mohou být absorbovány akumulátory. Možné aplikace jsou v pohonných a závěsných systémech pro vysokozdvižné vozíky, mobilní jeřáby, zemědělské a stavební stroje, drtiče hornin atd. (obr.8)
7. Separátor kapaliny (přenosová bariéra)
V systému, kde tlak kapaliny vytvořený na jedné straně okruhu musí být převeden na jinou kapalinu bez jakékoli možnosti promísení obou kapalin, poskytuje vakový akumulátor uspokojivé řešení (obr. 9).
Akumulační měch působí jako pružná bariéra mezi dvěma tekutinami nebo mezi plynem a tekutinou a poskytuje okamžitou odezvu bez snížení tlaku v systému.
Výběr
Následující parametry se týkají výběru akumulátoru; nejdůležitější jsou.
1. Pracovní tlak
Minimální a maximální pracovní tlak (P1, P2) a hodnota maximálního povoleného pracovního tlaku musí být nižší nebo rovna maximálnímu povolenému pracovnímu tlaku akumulátoru, který je z bezpečnostních důvodů zvolen.
2. Pracovní objem
Pro správné dimenzování akumulátoru je kromě maximálního a minimálního pracovního tlaku nutný také objem (AV) kapaliny, která má být uložena nebo využita.
3. Pracovní média
Obecně jsou pracovními médii dusík a hydraulický olej nebo emulze. V případě speciálních médií nás nejprve kontaktujte.
4. Pracovní teplota
Výběr materiálu měchýře a pláště bude dán provozní teplotou, která také ovlivňuje předpínací tlak a následně objem akumulátoru.
5. Maximální průtok
U téhož (AV) lze velikost připojení akumulátoru ovlivnit potřebným okamžitým průtokem.
6. Umístění
Je důležité znát případné označení akumulátoru, aby návrh vyhovoval místnímu návrhu a testovacímu parametru.
7. Výpočet objemu
| Aplikace | Vzorec pro výpočet objemu | Poznámka |
| Skladování kapaliny | V 0 = 1-( P 1/ P 2) 1/n V x( P 1/ P 0)1/n | V 0 : Požadovaný objem ( m3 ); Přednabíjecí tlak P 0 : 0.9 P 1> P 0>0.25 P 2 |
| V x : Efektivní objem ( m3 ) |
| P 1 : Min. provozní tlak (Pa) |
| P 2 : Max. provozní tlak (Pa) |
| n : Koeficient; n=1 (izotermický), n = 1,4 (adiabatický) |
| Tlumič pulzací | V 0 = 1-( P 1/ P 2) 1/nA k L( P 1/ P 0)1/n×103 | A : Účinná plocha válce ( m2 ) |
| L : Délka zdvihu pístu (m) |
| k : Koeficient související s typem čerpadla: |
| - Jednočinný jednopíst: 0,60 |
| - Dvojčinný jednopíst: 0,25 |
| - Jednočinný dvoupíst: 0,25 |
| - Dvojčinný dvoupíst: 0,15 |
| - Jednočinný trojpíst: 0,13 |
| - Dvojčinný trojpíst: 0,05 |
| Plnicí tlak: 60 % provozního tlaku |
| Absorbujte nouzovou energii | V 0=2m V 2( P 00.4)[( P 2/ P 0)0.285−1103] | m : Obecná kvalita okruhu hydraulického oleje (kg) |
| v : Průtok kapaliny (m/s) |
| Plnicí tlak: 90 % provozního tlaku |
Poznámka:
1. Tlak před plněním se určí podle místa aplikace.
2. n=1, v případě, že stlačování nebo expanze dusíku probíhá tak pomalu (přes 3 minuty), že je umožněna úplná výměna tepla mezi plynem a prostředím, to znamená při konstantní teplotě, je stav izotermický n=1,4, když je provoz tak rychlý, že nemůže dojít k výměně tepla, je stav adiabatický.
Označení modelů
1. Hydraulický akumulátor močového měchýře
2. Struktura: A: Malý otvor AB: Velký otvor
3. Nominální kapacita: L
4. Jmenovitý tlak: bar
5. Typ připojení: L--závit F--přírubový
6. Médium: Y-hydraulický olej R--emulze

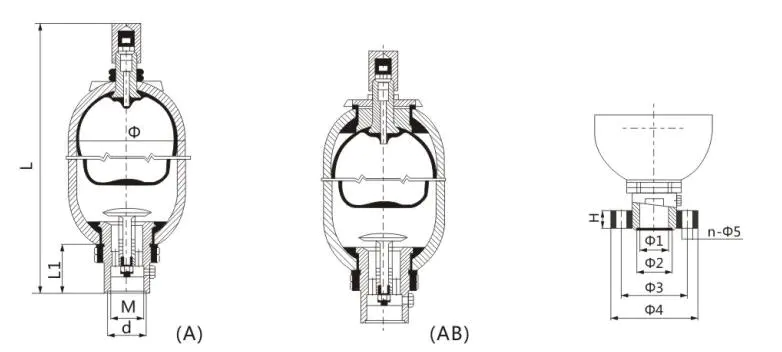

Kód a velikost modelu
Poznámka k objednávce
1. Model a kódy musí být zcela uvedeny při objednávce. Například akumulátor NXQ-A-40/31,5-L-Y znamená: pracovní tlak:31,5Mpa, jmenovitý objem: 40L, konstrukce válce: malý otvor, oprava dna médium: hydraulický olej, způsob připojení: závit, průměr: Φ219.
(1) K upevnění akumulátoru se nepoužívá svařování, oplechování a mechanické opracování.
(2) Plnění akumulátoru je zakázáno kyslíkem nebo vzduchem; používejte pouze dusík nebo jiný inertní plyn.
(3) Když se akumulátor používá k úspoře energie, plnicí tlak by měl být nižší než 90 % nejnižšího pracovního tlaku hydraulického systému (obecně 60 % - 80 %)
(4) Při instalaci akumulátoru zkontrolujte těsnost spojovacího portu.
(5) Zkontrolujte tlak podle potřeby ihned po usazení akumulátoru.
2. Když si uživatel vybere sériový akumulátor o velkém průměru se stejnou kapacitou, poznamenejte si průměr na zadní straně modelu a kód. Například pro 40L akumulátor existují dva druhy trubek, jedna stojí 219 USD a druhá 299 USD, pokud uživatel potřebuje průměr 299 USD, pracovní tlak: 31,5 MPa, struktura válce: velký otvor/horní oprava, médium: hydraulický olej, způsob připojení: závit. tento druh akumulátoru by měl být vyjádřen následovně: NXQ-AB-40/31.5-L-Y(Φ299).
Pokud uživatel zvolí sérii s malým průměrem, není nutné průměr zaznamenávat.
3. Pokud máte speciální požadavky na akumulátor, domluvte se prosím s technickým pracovníkem naší společnosti.
Instalace
1. Akumulátor se instaluje svisle s plynovým ventilem ve svislé poloze. V blízkosti plynového ventilu musí být zachován inspekční prostor.
2. Akumulátor musí být pevně připevněn k podpěře nebo stěně.
3. Při použití pro tlumení a pohlcování kolísání musí být akumulátor umístěn v blízkosti zdroje kolísání.
4. Mezi akumulátor a hydraulické čerpadlo musí být umístěn zpětný ventil, aby se zabránilo zpětnému toku oleje do akumulátoru, když elektrický stroj čerpadla přestane fungovat.
5. Mezi akumulátor a potrubní systém musí být umístěn uzavírací ventil pro použití při plnění plynu, nastavení rychlosti vypouštění nebo dlouhodobém zastavení.
6. Při upevňování akumulátoru se nesmí provádět svařování.
Nabíjení dusíkem
1. Akumulátor se před naplněním dusíkem zkontroluje.
2. Dusík se musí nabíjet pomalu, aby se zajistilo, že nedojde k poškození močového měchýře rychlým plněním.
3. Nesmí se používat kyslík, kompaktní vzduch nebo jiný hořlavý plyn.
4. Zařízení pro plnění plynu se použije pro plnění dusíku. Plynové plnící zařízení je nedílnou součástí akumulátoru pro použití při nabíjení, vypouštění, měření a nastavování plnicího tlaku Plynové nabíjecí zařízení.
5. Stanovení plnicího tlaku:
(1) Dopad tlumení: Plnicí tlak musí být normální tlak v místě instalace nebo o něco vyšší.
(2) Absorpce kolísání: Plnicí tlak musí být 60 % průměrného kolísání tlaku.
(3) Skladování energie: Plnicí tlak musí být nižší než 90 % minimálního pracovního tlaku (obecně 60 %-80 %) a vyšší než 25 % maximálního pracovního tlaku.
(4) Kompenzace za horké bobtnání: Plnicí tlak musí být minimální tlak uzavřeného okruhu hydraulického systému nebo o něco nižší
Kontrola a opravy
1. Kontrola úniku:
Po instalaci kontrolujte tlak plynu v měchýři každý týden. O měsíc později kontrolujte každý měsíc, po půl roce, kontrolujte každých půl roku.
Způsob kontroly:
Umístěte zpětný ventil do olejového potrubí, spojte přívod oleje do akumulátoru a olejovou skříň a nainstalujte manometr před zpětný ventil. Pomalu otevřete zpětný ventil, aby se tlakový olej vrátil do olejové komory a současně sledujte manometr. Ukazatel měřidla se nejprve pomalu stočí dolů, v určitém bodě se rychle otočí na nulu. Změněná hodnota rychlosti pohybu ukazatele je plnicí tlak plynu. Kromě toho lze ke kontrole tlaku použít zařízení pro plnění plynu, ale plyn bude během každé kontroly trochu vypuštěn.
2. Pokud není akumulátor delší dobu používán, musí být zpětný ventil uzavřen, aby bylo zajištěno, že tlak oleje je vyšší než plnicí tlak.
3. Pokud akumulátor nefunguje, zkontrolujte, zda nedochází k úniku. Pokud v měchýři není žádný dusík a z plynového ventilu uniká olej, zkontrolujte měchýř.
4. Před demontáží akumulátoru vypusťte olej. Nejprve vypusťte dusík z nabíjecího zařízení, poté lze díly demontovat.
5. Pokud dojde k netěsnosti v důsledku uvolnění matic během přepravy a testování, zkontrolujte, zda je těsnicí kroužek ve štěrbině. Umístěte těsnicí kroužek na správné místo a otočte maticí. Pokud únik stále přetrvává, vyměňte díly.
Dodatek
1. Před laděním musí být vzduch z potrubí vytlačen.
2. Pokud je objem akumulátoru větší než 10 l, umístěte do vstupu oleje pojistný ventil.
3. Zkontrolujte tlak dusíku předtím, než akumulátor začne fungovat.
4. Kyslík a hořlavé plyny jsou zakázány, aby se zabránilo výbuchu.

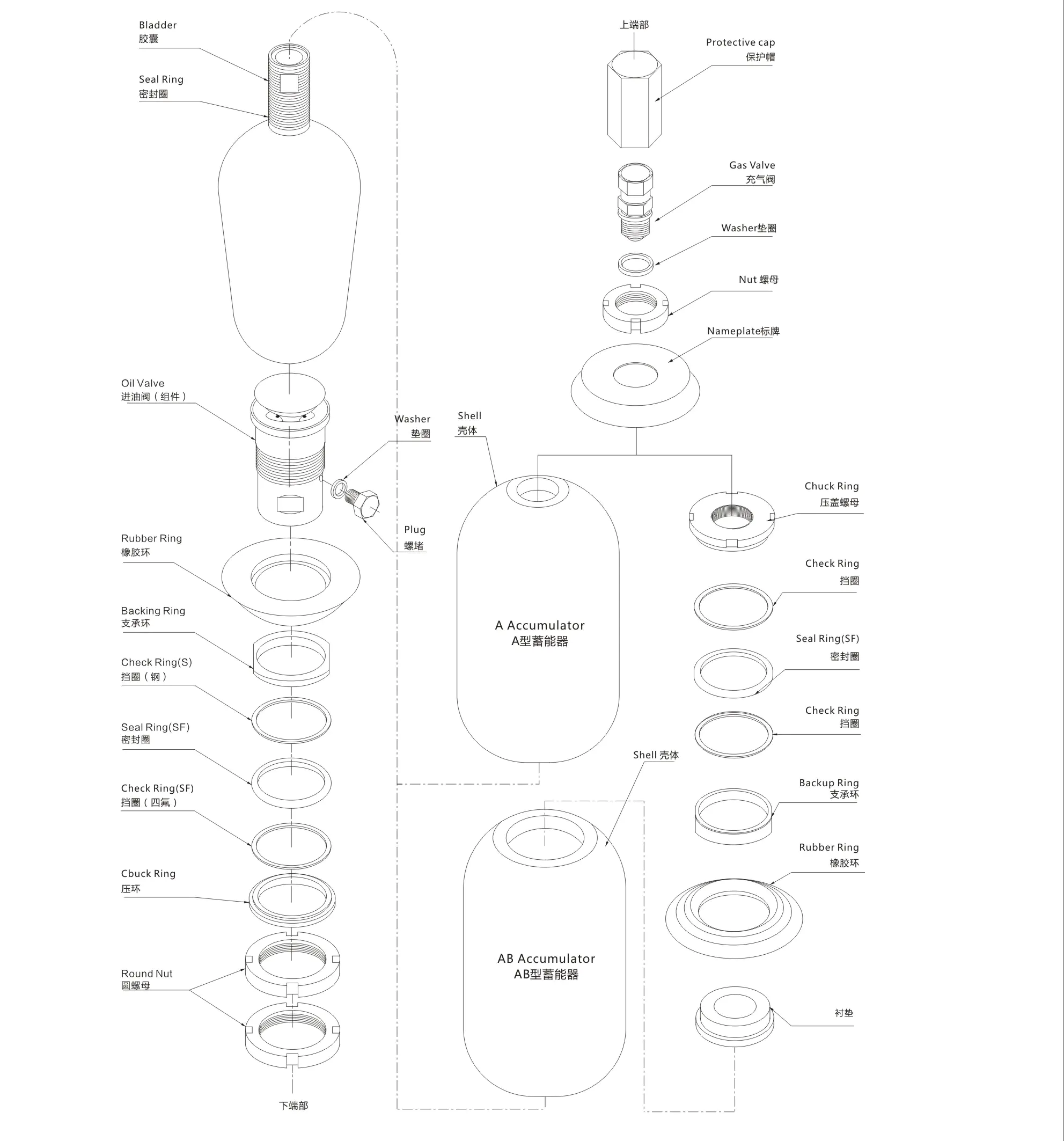

Schématický výkres sestavy akumulátoru močového měchýře
