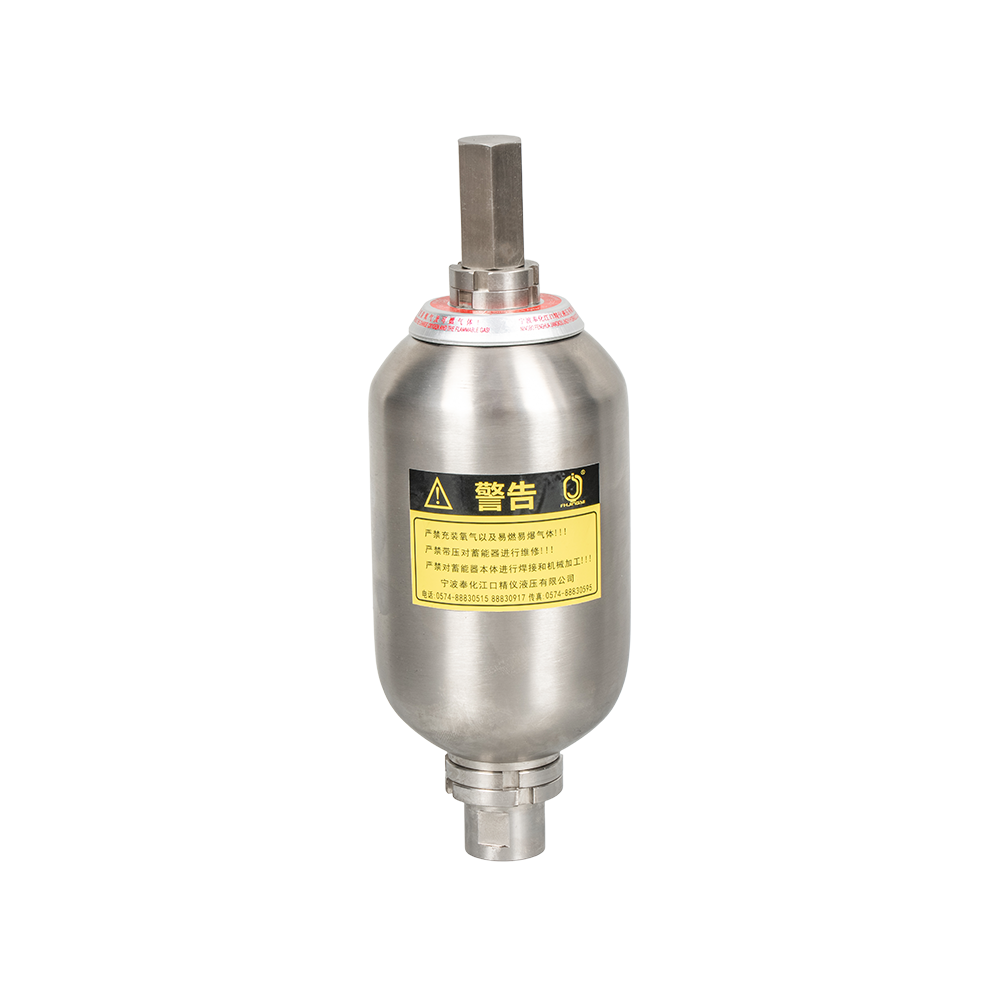

Akumulátor močového měchýře z nerezové oceli

Vakový akumulátor z nerezové oceli je zařízení pro skladování energie používané v hydraulických systémech. Využívá stlačitelnost plynu (obvykle dusíku) k ukládání a uvolňování energie, především ke stabilizaci tlaku v hydraulickém systému, tlumení nárazů a poskytování kompenzace energie.

Vyžádejte si cenovou nabídku >

PREV：Akumulátor močového měchýře typu PED DALŠÍ：Žádný další produkt

Struktura jádra
Základní konstrukce vakového akumulátoru z nerezové oceli se skládá ze tří částí:
1. Plášť: Typicky vyrobený z bezešvé trubky z nerezové oceli 304 nebo 316, má vynikající odolnost vůči vysokým teplotám a korozi (např. odolnost vůči kyselinám, zásadám a solné mlze), díky čemuž je zvláště vhodný pro vysokoteplotní a korozivní prostředí.
2. Močový měchýř: Nachází se uvnitř pláště a je vyroben z pryže odolné proti oleji nebo fluorokaučuku. Vak je naplněn dusíkem (nebo jiným inertním plynem) a vnější strana je naplněna hydraulickým olejem.
3. Zařízení proti vytlačení: Nachází se mezi vakem a kontaktním povrchem pláště a zabraňuje vytlačení měchýře vysokotlakým olejem. Mezi běžné formy patří olejové ventily nebo ochranné mřížky.

Pracovní princip
Vakové akumulátory z nerezové oceli dosahují přeměny energie prostřednictvím interakce kapaliny a plynu:
1. Proces akumulace energie (nabíjení): Když tlak v hydraulickém systému překročí tlak předem naplněného plynného dusíku ve vaku, hydraulický olej je vytlačen do akumulátoru, čímž dojde ke stlačení vaku a zmenšení jeho objemu, čímž se zvýší tlak. Energie je uložena v močovém měchýři jako stlačený plyn.
2. Proces uvolňování energie: Když tlak v systému klesne, vysokotlaký plynný dusík uvnitř expanduje a vytlačí hydraulický olej z akumulátoru, aby doplnil energii potřebnou pro systém, čímž se udrží stabilita systému.

Hlavní vlastnosti
1. Silná odolnost proti korozi: Díky vnějšímu plášti z nerezové oceli má vynikající odolnost proti vysokým teplotám a korozi, což umožňuje dlouhodobý stabilní provoz v drsném prostředí.
2. Nízká hmotnost: Ve srovnání s tradičními ocelovými akumulátory mají vakové akumulátory z nerezové oceli vyšší měrnou pevnost, jsou lehčí, mají kompaktní konstrukci a snadno se instalují a udržují.
3. Široký rozsah použití: Široce se používá v hydraulických lisech, vstřikovacích lisech, lodních kormidelních zařízeních, stavebních strojích a dalších zařízeních, hlavně pro tlumení nárazového zatížení, kompenzaci tlaku a ukládání energie. Pokyny pro objednání: Pokud máte nějaké speciální požadavky, kontaktujte nás.

Produkt
Popis

Můžeme navrhnout a vyvinout podle potřeb našich zákazníků, abychom splnili požadavky různých klientů.

Označení modelů

1. Nerezové akumulátory močového měchýře

2. Konstrukce
A: Malý otvor B: Velký otvor

3. Jmenovitý objem (L)

4. Jmenovitý tlak (MPa)

5. Hydraulický port
L: Se závitem F: S přírubou

6. Střední
Y: Hydraulický olej
R: Emulze
N: Druhá skupina Střední

Specifikace produktu

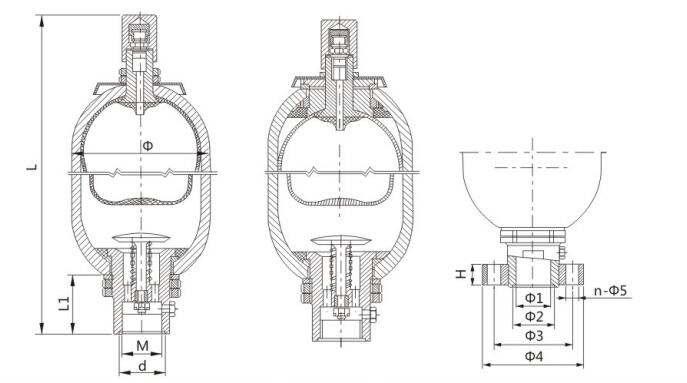

Kód a velikost modelu

Kód modelu	Jmenovitý tlak (MPa)	Jmenovitý objem (L)	M	d	Φ1	Φ2	Φ3	Φ4	n-Φ5	L1	H	Závit (L)	Příruba (F)	Φ	Hmotnost (kg)
BNXQ-A-0.4/ -L(F)-	10	0.4	M27×2	/	22	30	85	115	4-Φ17	52	22	260	270	89	3/3
BNXQ-A-0,63/ -L(F)-	10	0.63	M27×2	/	22	30	85	115	4-Φ17	52	22	315	325	89	3,5/3,5
BNXQ-A-1/ -L(F)-	10	1	M27×2	/	22	30	85	115	4-Φ17	52	22	430	440	89	4,5/4,5
BNXQ-A-1/ -L(F)-	10	1	M27×2	/	22	30	85	115	4-Φ17	52	22	330	340	114	5/5.5
BNXQ-A-1.6/ -L(F)-	10	1.6	M27×2	/	22	30	85	115	4-Φ17	52	22	365	380	114	11/12.5
BNXQ-A-2.5/ -L(F)-	10	2.5	M42×2	50	42	50	97	130	6-Φ17	66	28	430	445	152	14/15
BNXQ-A-4/ -L(F)-	10	4	M42×2	50	42	50	97	130	6-Φ17	66	28	540	555	152	16/18.5
BNXQ-A-6.3/ -L(F)-	10	6.3	M42×2	50	42	50	97	130	6-Φ17	66	28	710	725	152	22/25.5
BNXQ- -10/ -L(F)-*	10	10	M60×2	70	55	65	125	160	6-Φ21	90	32	650	665	219	39/48
BNXQ- -16/ -L(F)-*	10	16	M60×2	70	55	65	125	160	6-Φ21	90	32	860	875	219	54/63
BNXQ- -20/ -L(F)-*	10	20	M60×2	70	55	65	125	160	6-Φ21	90	32	985	1000	219	62/72
BNXQ- -25/ -L(F)-*	10	25	M60×2	70	55	65	125	160	6-Φ21	90	32	1160	1175	219	74/84
BNXQ- -32/ -L(F)-*	10	32	M60×2	70	55	65	125	160	6-Φ21	90	32	1400	1415	219	90/101
BNXQ- -40/ -L(F)-*	10	40	M60×2	70	55	65	125	160	6-Φ21	90	32	1680	1695	219	108/119
BNXQ- -20/ -L(F)-*	20	20	M60×2	70	55	65	125	160	6-Φ21	90	32	680	695	219	80/91
BNXQ- -25/ -L(F)-*	20	25	M60×2	70	55	65	125	160	6-Φ21	90	32	770	785	219	90/102,5
BNXQ- -40/ -L(F)-*	20	40	M72×2	80	70	80	150	200	6-Φ26	106	40	1050	1065	299	118/136
BNXQ- -50/ -L(F)-*	20	50	M72×2	80	70	80	150	200	6-Φ26	106	40	1230	1245	299	138/159,5
BNXQ- -63/ -L(F)-*	20	63	M72×2	80	70	80	150	200	6-Φ26	106	40	1470	1485	299	171/197
BNXQ- -80/ -L(F)-*	20	80	M72×2	80	70	80	150	200	6-Φ26	106	40	1810	1825	299	213/246
BNXQ- -100/ -L(F)-*	20	100	M72×2	80	70	80	150	200	6-Φ26	106	40	2190	2205	299	253/293
BNXQ- -150/ -L(F)-*	20	150	M72×2	80	70	80	150	200	6-Φ26	106	40	3125	3140	299	335/393
BNXQ- -63/ -L(F)-*	20	63	M85×2	95	83	95	170	230	6-Φ26	110	40	1170	1185	351	170/185,5
BNXQ- -80/ -L(F)-*	20	80	M85×2	95	83	95	170	230	6-Φ26	110	40	1395	1410	351	206/225
BNXQ- -100/ -L(F)-*	20	100	M85×2	95	83	95	170	230	6-Φ26	110	40	1660	1675	351	250/273
BNXQ- -125/ -L(F)-*	20	125	M85×2	95	83	95	170	230	6-Φ26	110	40	1990	2005	351	304/332
BNXQ- -150/ -L(F)-*	20	150	M85×2	95	83	95	170	230	6-Φ26	110	40	2310	2325	351	356/389
BNXQ- -160/ -L(F)-*	20	160	M85×2	95	83	95	170	230	6-Φ26	110	40	2450	2465	351	379/414
BNXQ- -180/ -L(F)-*	20	180	M85×2	95	83	95	170	230	6-Φ26	110	40	2700	2715	351	420/459
BNXQ- -200/ -L(F)-*	20	200	M85×2	95	83	95	170	230	6-Φ26	110	40	2980	2995	351	466/509

Poznámka k objednávce
Máte-li speciální požadavky, kontaktujte naši společnost a požádejte o radu.

Související produkty

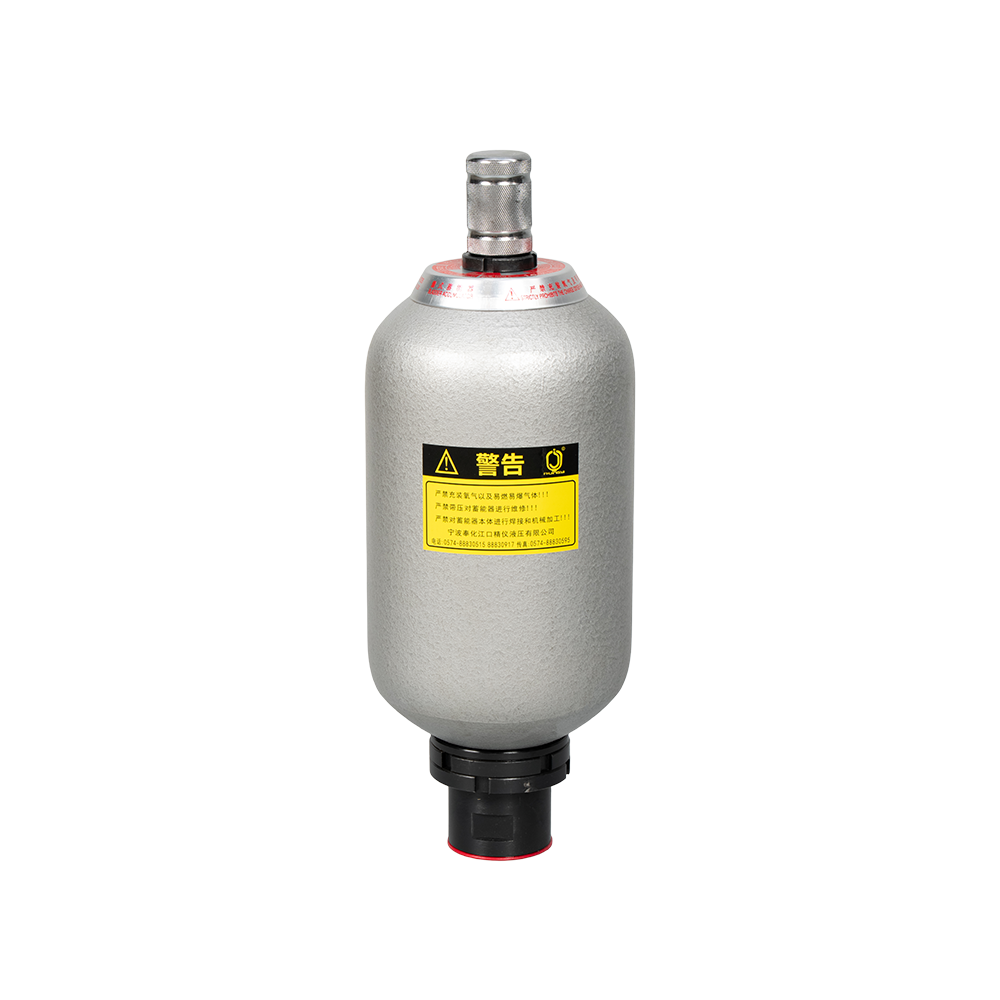

Akumulátor močového měchýře řady NXQ

Akumulátor močového měchýře řady NXQ je vakový akumulátor splňující národní normy (JB/T 7036-93) nebo HG2331. Jeho hlavní složkou je "močový měchýř" nebo "kapsle", odtud název. Tato řada je vyráběn...
See Details

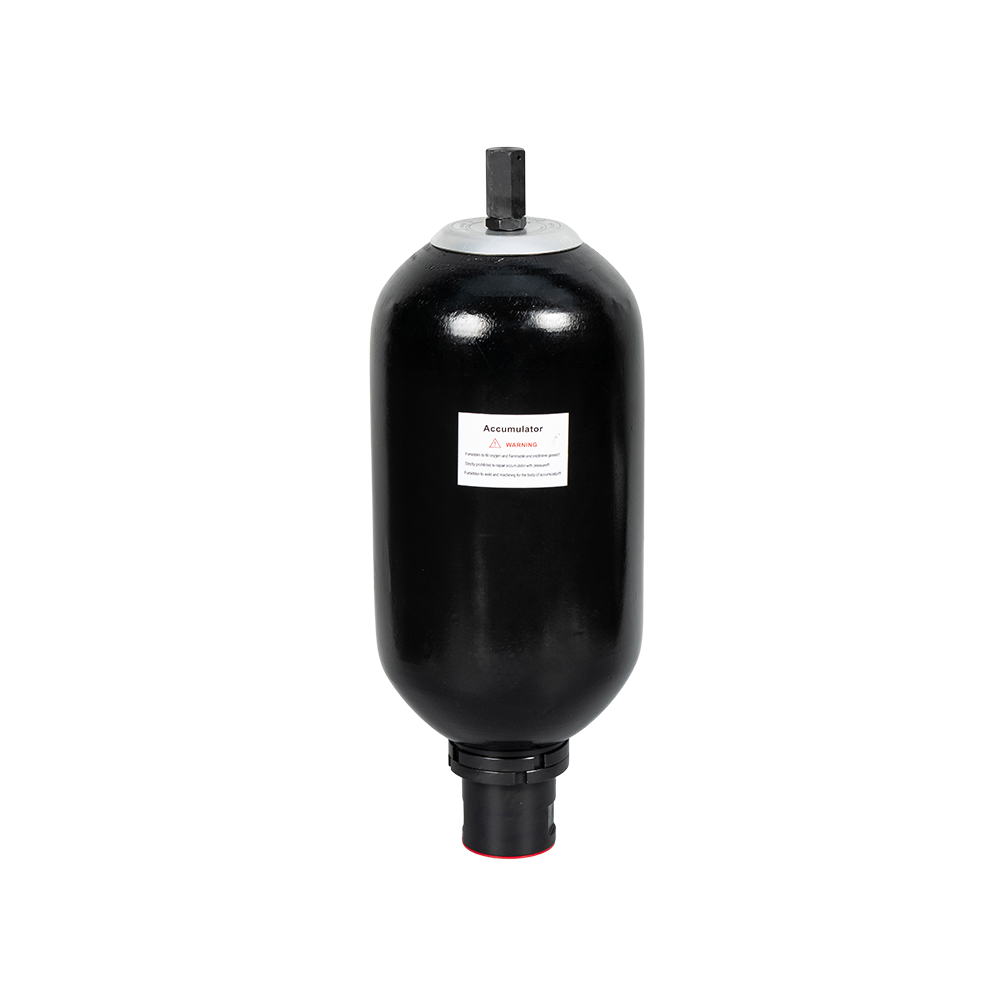

Akumulátor močového měchýře typu PED

Vakové akumulátory typu PED se týkají vakových akumulátorů, které splňují směrnici EU PED (2014/68/EU). Tyto akumulátory se obvykle skládají z ocelového vnějšího pláště a vnitřního elastického vaku...
See Details

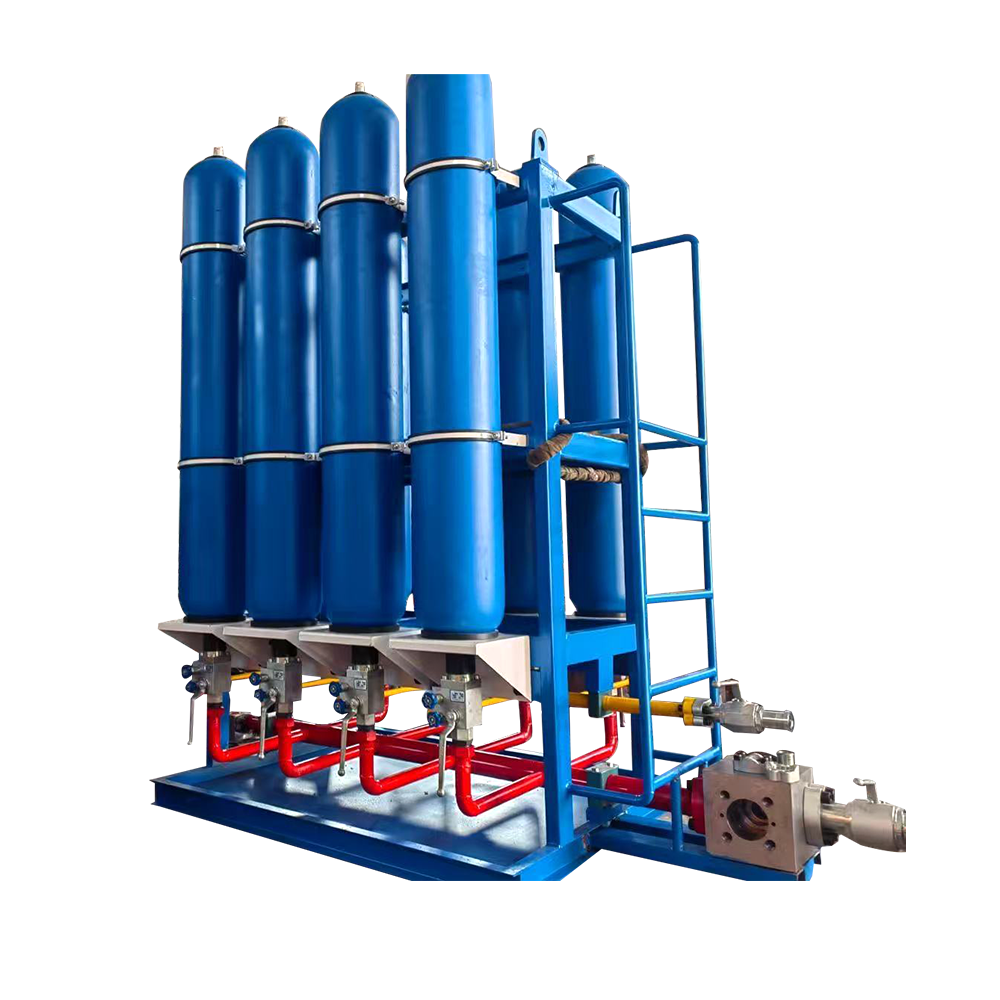

Akumulační stanice močového měchýře

JINGYI Hydraulic Corporation nabízí řadu akumulátorových stanic s plným močovým měchýřem, které zahrnují pevnou podložku, vakový akumulátor, skupinu regulačních ventilů, kulový ventil, potrubí, vra...
See Details

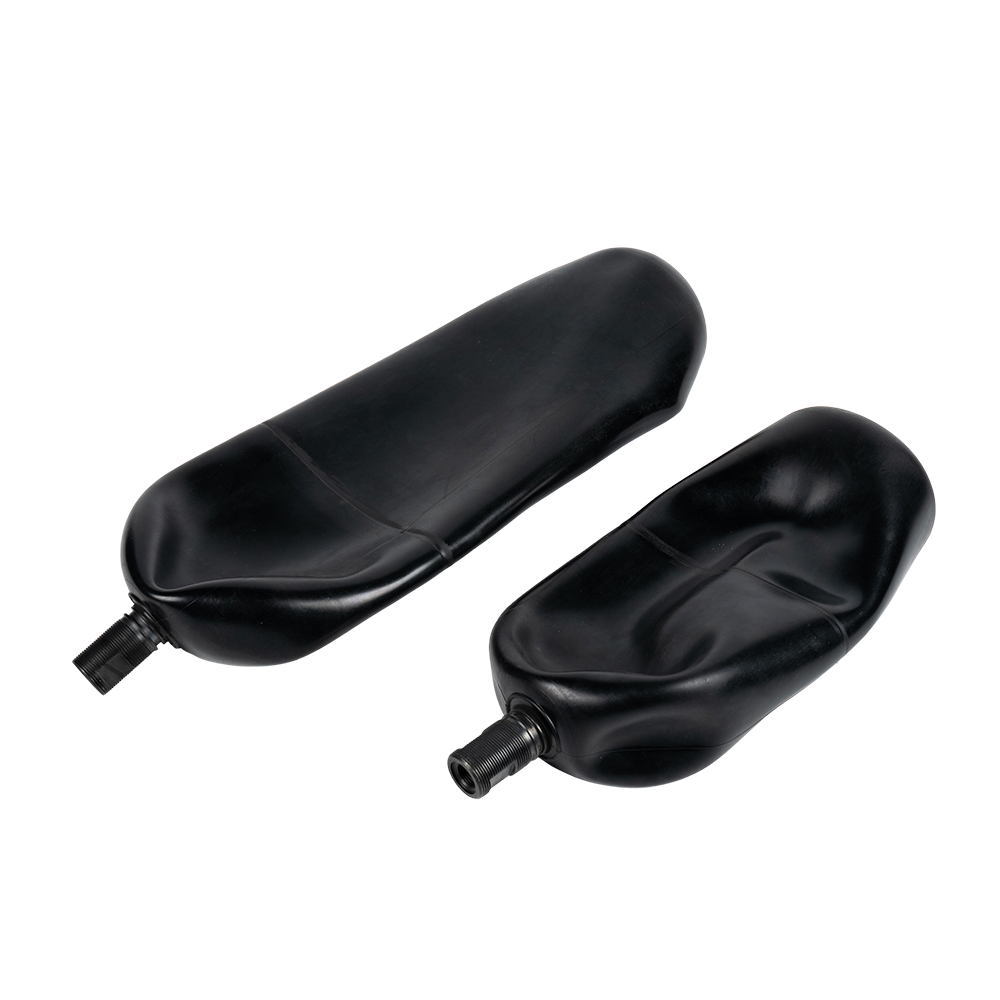

Akumulátorový měchýř řady NXQ

Akumulátorový měchýř řady NXQ je kritickým prvkem pro uchovávání energie v hydraulických systémech, který je primárně zodpovědný za absorbování kolísání energie a uvolňování energie pro hladký chod...
See Details

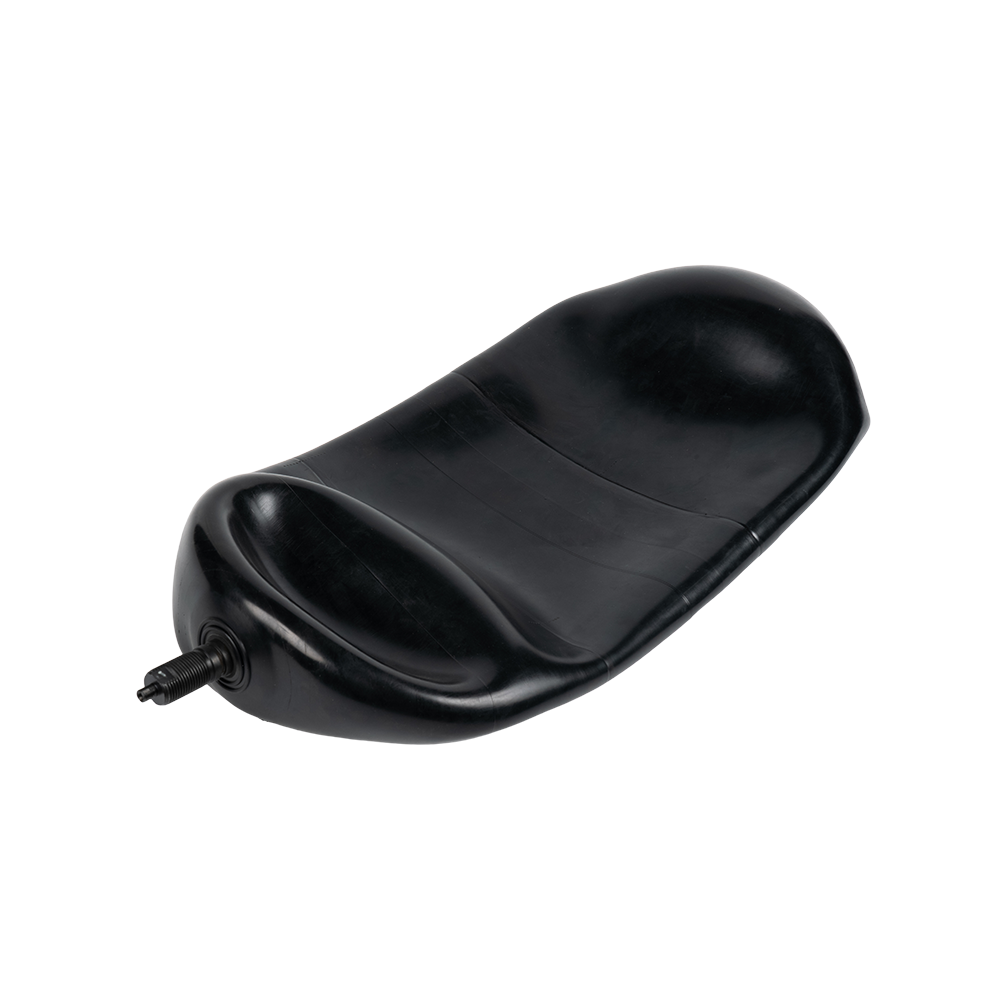

Akumulátorový měchýř typu PED

Akumulátorové vaky typu PED označují vnitřní pryžové vaky (vaky) hydraulických akumulátorů, které splňují evropskou směrnici pro tlaková zařízení (PED). Tyto vakové akumulátory se běžně používají k...
See Details

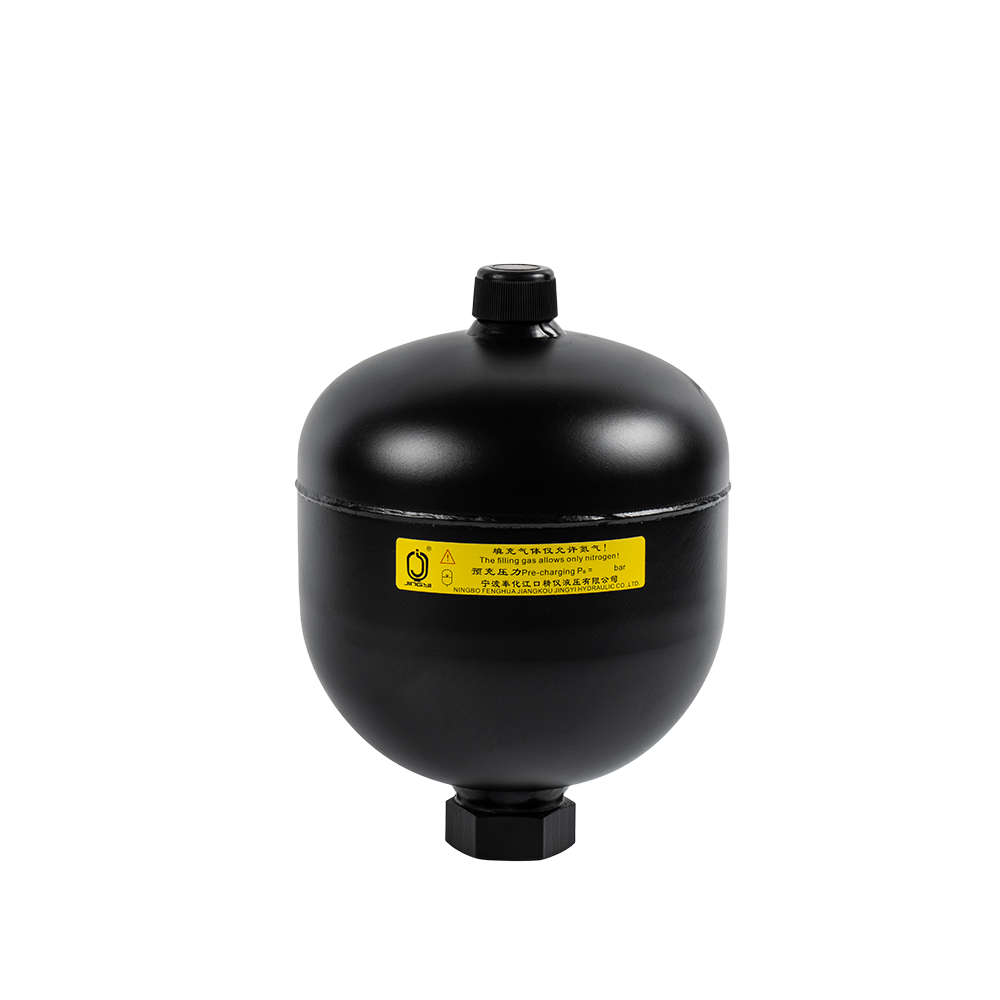

Membránový akumulátor
