Akumulátorový měchýř řady NXQ

Akumulátorový měchýř řady NXQ je kritickým prvkem pro uchovávání energie v hydraulických systémech, který je primárně zodpovědný za absorbování kolísání energie a uvolňování energie pro hladký chod systému.

Vyžádejte si cenovou nabídku >

PREV：Žádný předchozí produkt DALŠÍ：Akumulátorový měchýř typu PED

Hlavní funkce
1. Skladování energie: Když hydraulické čerpadlo natlakuje systém, vak akumulátoru se deformuje a stlačuje vnitřní dusík (nebo jiný stlačený plyn), aby se uložila energie.
2. Stabilizace tlaku: Když tlak v systému klesne, měchýř akumulátoru se odrazí a uvolní stlačený plyn pro doplnění hydraulického oleje a udržení tlaku v systému blízko nastavené hodnoty.
3. Kompenzace kapacity: Kompenzuje objemové změny způsobené pohybem součástí, jako jsou potrubí a pístnice v systému.
4. Absorpce pulsů: V hydraulických systémech otevírání nebo zavírání solenoidových ventilů generuje okamžité rázy (impulzy). Akumulační vak účinně absorbuje tyto nárazy a chrání součásti systému.

Pracovní médium:
1. Uvnitř močového měchýře: Obvykle naplněn dusíkem (N2), někdy jinými inertními plyny.
2. Vně močového měchýře: Naplněno hydraulickým olejem (Y), emulzí (R) nebo vodou a glykolem (EG) atd.
3. Materiál: Vnější plášť je běžně vyroben z nerezové oceli 20#, 35CrMo nebo 316L. Tělo vaku akumulátoru je obvykle vyrobeno z vysoce pevné pryže odolné proti oleji, která se vyznačuje odolností vůči oleji, kyselinám a zásadám, teplu a minimální deformaci.
4. Normy: Vyhovuje normě HG2331 (evropská norma) a je použitelná pro normy jako GB/T 20663-2017.

Společné modely a struktury:
Tato řada zahrnuje různé modely s různými kapacitami (od 0,4 l do 200 l). Mezi běžné struktury patří typ A (malý port) a typ AB (velký port). Způsoby připojení zahrnují přírubu (F) a závit (L). Označení modelů obvykle zahrnuje informace, jako je kapacita, jmenovitý tlak a způsob připojení.

Produkt
Popis

Můžeme navrhnout a vyvinout podle potřeb našich zákazníků, abychom splnili požadavky různých klientů.

Označení modelů

1. Objem močového měchýře: 0,4-100L
2. BIdélka příčníku: 74-1880 mm
3. Typ struktury: A Typ

Specifikace produktu

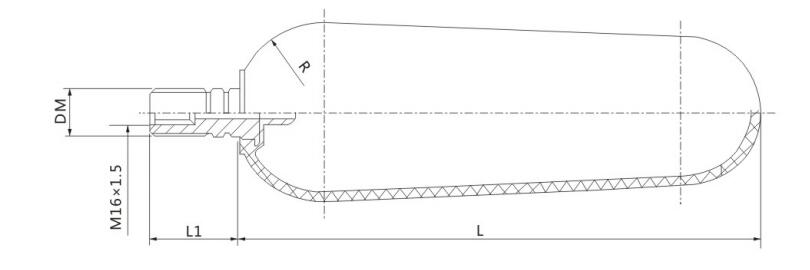

Celkový rozměr

1. Tabulka parametrů akumulátorového močového měchýře řady NXQ

Řada (Φ)	Objem (L)	DM	L (mm)	L2 (mm)	R (mm)
89	0.4	M24×1,5	74	44	38.5
89	0.63	M24×1,5	144	44	38.5
89	1	M24×1,5	250	44	38.5
114	1	M24×1,5	150	44	49
152	1.6	M30×1,5	144	49	66
152	2.5	M30×1,5	206	49	66
152	4	M30×1,5	312	49	66
152	6.3	M30×1,5	486	49	66
219	10	M30×1,5	365	60	95
219	16	M30×1,5	569	60	95
219	20	M30×1,5	700	60	95
219	25	M30×1,5	877	60	95
219	32	M30×1,5	1110	60	95
219	40	M30×1,5	1405	60	95
219	50	M30×1,5	1735	60	95

2. Tabulka parametrů akumulátorového močového měchýře řady NXQ

Řada (Φ)	Objem (L)	DM	L (mm)	L2 (mm)	R (mm)
299	20	M30×1,5	380	70	131
299	25	M30×1,5	470	70	131
299	40	M30×1,5	740	70	131
299	50	M30×1,5	950	70	131
299	63	M30×1,5	1180	70	131
299	80	M30×1,5	1480	70	131
299	100	M30×1,5	1880	70	131
299	150	M30×1,5	2815	70	131
